顎式粉碎機簡介

顎式粉碎機屬于顎式破碎機的其中一個系列，具備破碎比大、作業穩定、產品粒度均勻等特點，整體結構設計較為簡單，用戶操作便捷無難度，適用物料多、應用范圍廣，是砂石生產、建筑垃圾破碎等理想粉碎設備。

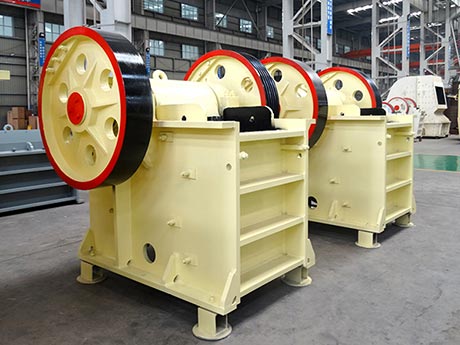

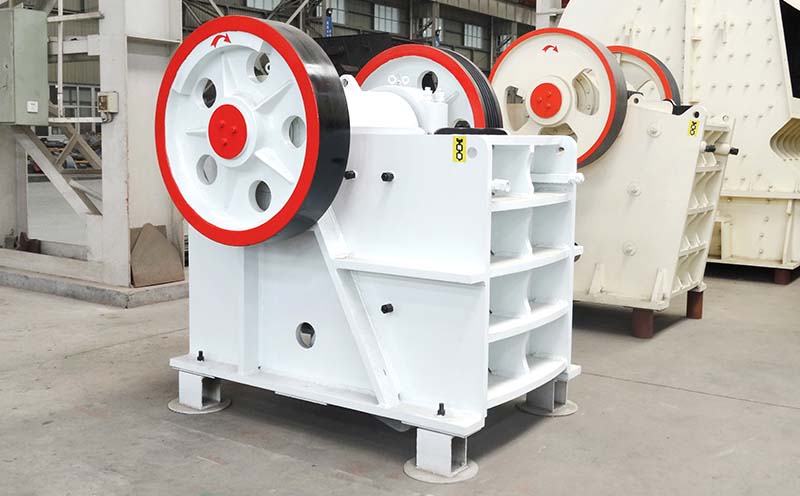

紅星鄂破車間產品展示

顎式粉碎機主要由機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。

產品現場

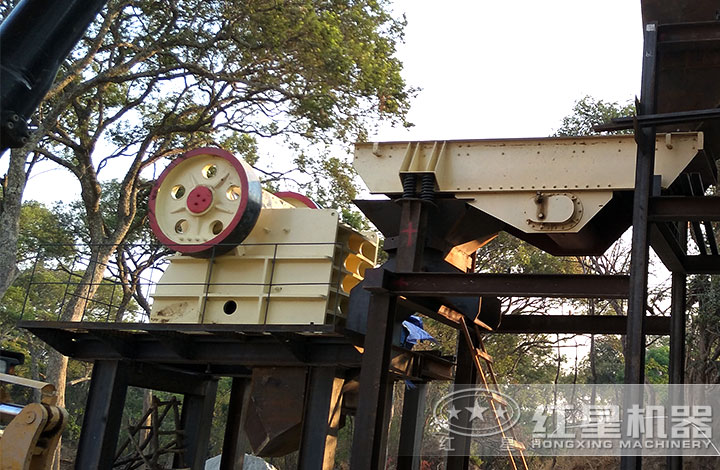

顎式粉碎機作業現場

江西時產200噸的顎式粉碎機現場實拍

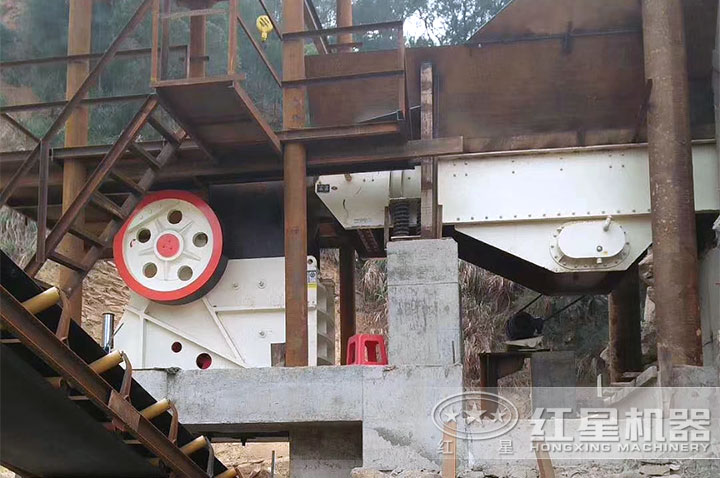

顎式粉碎機作業現場

山東時產300噸的顎式粉碎機作業現場

顎式粉碎機作業現場

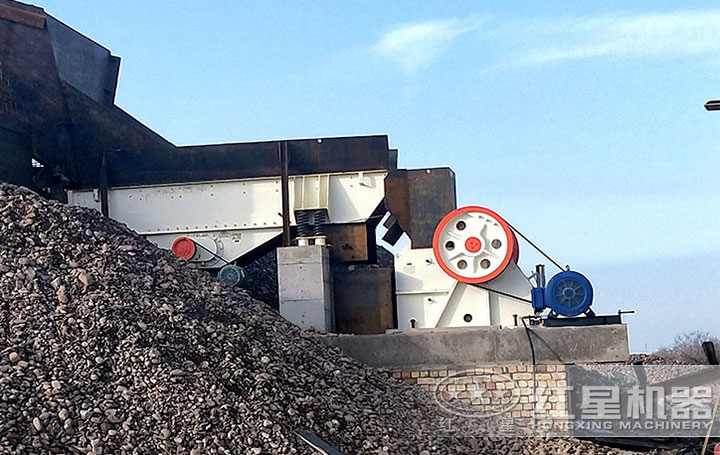

顎式粉碎機處理河卵石現場 支持就近參觀

產品性能優勢

1、設備采用楔塊機構調整排料口大小，標尺能直觀地反映排料口的調整尺寸。專用的齒輪增力機構，使排料口的調整工作方便快捷。

2、通過防護罩上的監視窗口觀察飛輪和皮帶輪的運行狀況，為操作者和檢修人員提供了方便，同時，有效地保證了現場人員的安全。

3、潤滑采用稀油，維護費用低，特別適合于低溫及高海報地區，有效解決低溫難啟動問題。

4、動鄂總成以高質量鑄鋼件構成，重型偏心軸采用鍛坯進行加工，使機器具有很強的可靠性，更加經久耐用。

顎式粉碎機價格

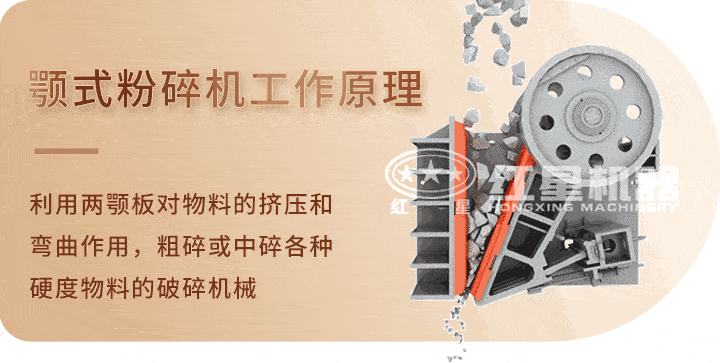

顎式粉碎機工作原理

該系列鄂式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎。

'工作原理

設備生產廠家

河南紅星礦山機器有限公司總部位于鄭州市高新區，擁有近26萬平方米的現代化廠房，生產工藝精良，設備技術先進，定價合理實惠，歡迎廣大用戶前來廠家免費考察、實地考察！我們提供專車接送、專人接待等專業服務，確保您選投放心！

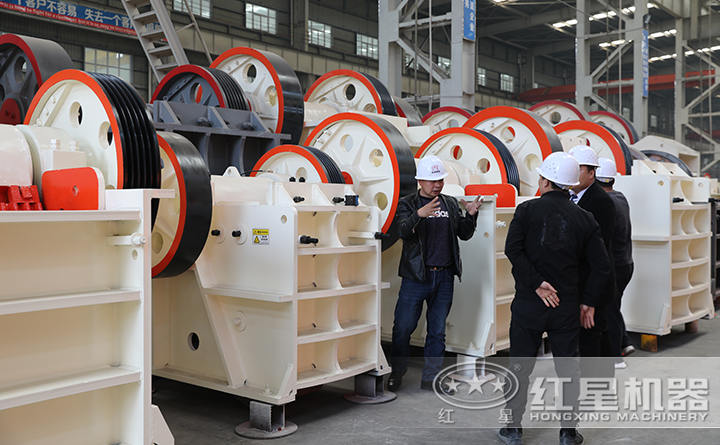

客戶來訪

客戶到廠考察顎式粉碎機 紅星人員全程講解

設備試運轉注意事項

(1)空載試車

1、顎式粉碎機連續運轉2小時，軸承溫升不得超過30℃。

2、所有緊固件應牢固，無松動現象。

3、飛輪、槽輪運轉平穩。

4、所有摩擦部件無擦傷、掉屑和研磨現象，無不正常的響聲。

5、排料口的調整裝置應能保證排料口的調整范圍。

(2)有載試車

1、顎式粉碎機不得有周期性或顯著的沖擊、撞擊聲。

2、最大給料粒度應符合設計規定。

3、連續運轉8h，軸承溫升不得超過30℃。

技術參數

  • 顎式破碎機
  • CJ系列歐版顎式破碎機
  • HD德版顎式破碎機
型號 進料口尺寸 (mm） 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 （長×寬×高） (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號 最大進料粒度 進料口尺寸 出料口調整范圍 處理能力（t/h） 電機功率（KW） 外形尺寸 長×寬×高（KW）
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1590 6P 400 6600×3000×4400
CJ1511 850 1500×1070 125-300 380-1080 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 480-1160 6P 200 4620×2890×4190

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號 進料口尺寸 最大進料粒度 （mm） 出料口調整范圍 處理能力(t/h) 電機功率 外形尺寸
長×寬×高 （mm）
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注：產量根據不同物料，進料粒度等因素其結果將有所不同
